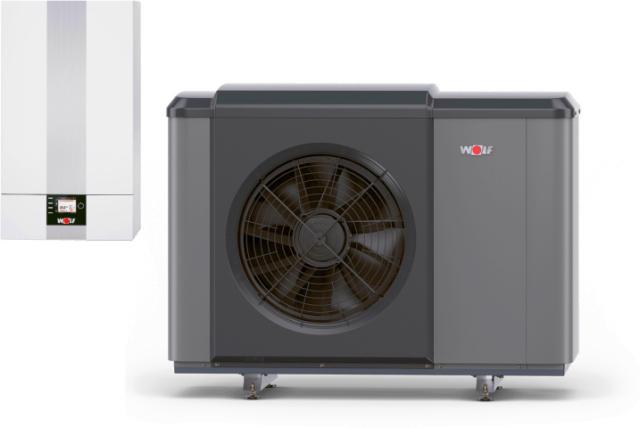

Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement

Produktbeschreibung & Merkmale

Die Wolf CHA-Monoblock 07/400V ist eine inverter-geregelte Luft-Wasser-Wärmepumpe in Monoblockbauweise — der Kältekreis ist komplett in der Außeneinheit gekapselt, der hydraulische Anschluss erfolgt zur Inneneinheit. Wolf weist nach EU 811/2013 eine Wärmenennleistung Prated von 6 kW bei durchschnittlichen Klimaverhältnissen aus (55 °C-Vorlauf, η_s = 148 %, EEK A++). Geprüft nach EN 14511 und EN 14825, EHPA-zertifiziert und mit HP-Keymark Smart-Grid-Ready. Das natürliche Kältemittel R290 (Propan) mit GWP 3 ermöglicht eine Vorlauftemperatur bis 70 °C im reinen Wärmepumpenbetrieb — wichtig für Heizkörperkreise und den thermischen Legionellenschutz im Trinkwasserspeicher. Das integrierte 9 kW Elektroheizelement übernimmt im bivalenten Betrieb bei sehr niedrigen Außentemperaturen. Innerhalb der CHA-Familie ist die 07er-Variante die kleinste Stufe, zugeschnitten auf gut gedämmte Einfamilienhäuser bis ca. 130 m² Wohnfläche.

• Natürliches Kältemittel R290 — sehr niedriges Treibhauspotenzial (GWP 3); ein Effizienzbonus kann im KfW-458-Kontext projektbezogen relevant sein.
• Modulierender Inverter mit Scroll-Verdichter — stufenlose Leistungsanpassung ermöglicht Teillastbetrieb ohne Takten und stabile Jahresarbeitszahl im Auslegungsfall des EFH bis 130 m².
• Vorlauf bis 70 °C im reinen WP-Betrieb — thermischer Legionellenschutz nach DVGW W 551 ohne Heizstab-Zuschuss.
• EHPA-zertifiziert + HP-Keymark SG-Ready — relevante Nachweisbasis für die Projektprüfung; PV-Eigenstrom-Nutzung über Smart-Grid-Signal.
• Wolf Link home (LAN/WLAN) integriert — Smartset-App und Energiemanagement-Kopplung.
• Leise im reduzierten Betrieb — Wolf nennt 58 / 49 / 52 dB(A) Schallleistung für Tag max. / reduzierten Nachtbetrieb / ErP sowie 32 dB(A) Schalldruck im Nachtbetrieb bei freier Aufstellung in 3 m Entfernung.

Für welchen Einsatz

Heizungsbauer im Neubau

Für gut gedämmte Einfamilienhäuser bis ca. 130 m² Wohnfläche mit Fußbodenheizung oder passenden Niedertemperatur-Heizflächen. Mit Prated 6 kW (durchschnittliches Klima, 55 °C-Vorlauf nach EU 811/2013) deckt das Modell die Norm-Heizlast nach DIN EN 12831 nur dann ab, wenn die projektbezogene Heizlast passt. Verrohrungsgruppe und Hocheffizienzpumpe gleich mitbestellen — die Hydraulik ist Wolf-spezifisch konfektioniert. Inbetriebnahme durch geschultes Personal nach Wolf-Vorgabe.

Sanierer im Altbau

Geeignet für gut gedämmte Sanierungen mit Heizkörperkreis, sofern die rechnerische Vorlauftemperatur unter 55 °C liegt und die Norm-Heizlast 6 kW nicht überschreitet. R290 erlaubt 70 °C Vorlauf — damit bleibt auch ein nicht-optimal ausgelegter Heizkörperbestand betriebsfähig, allerdings mit reduziertem COP. Vor der Bestellung Bestandsheizkörper neu auf 50/45 °C nachrechnen.

Fachplaner TGA

Norm-konforme Auslegung nach EN 14511 / EN 14825. Ausschreibungstexte und vollständige Kennlinien finden Sie in der Wolf-Planungsanleitung (siehe Downloads). Kaskadenbetrieb über das Wolf-Kaskadenmodul KM-2 V2 bis zu 5 Geräten möglich. Bei Reihenhaus-Bebauung mit engen Aufstellabständen sind die getrennten Wolf-Schallwerte für Schallleistung und Schalldruck der entscheidende Auslegungsparameter.

Montagehinweis

Sachgerechte Aufstellung nach Wolf-Montageanleitung, TA Lärm und VDI 4645. Ebene, frostfreie Aufstellfläche; Vor-/Rücklauf G 5/4″ mit hydraulischer Weiche und Sicherheitsgruppe; Elektroanschluss durch Elektrofachkraft (Inneneinheit 3PE 400 VAC mit FI Typ B, E-Heizelement separat absichern). Inbetriebnahme durch Wolf-zertifizierten Fachbetrieb mit Übergabeprotokoll.

Häufige Fragen (FAQ)

Für welche Wohnfläche ist die CHA-Monoblock 07/400V ausgelegt?

Mit einer Wärmenennleistung Prated von 6 kW (55 °C-Vorlauf, durchschnittliches Klima nach EU 811/2013) ist die 07er-Variante die kleinste Stufe der CHA-Familie — zugeschnitten auf gut gedämmte Einfamilienhäuser bis ca. 130 m² Wohnfläche. Verbindlich ist die Norm-Heizlast nach DIN EN 12831 im konkreten Vorhaben.

Eignet sich die CHA-Monoblock 07 für eine Heizkörper-Sanierung?

Bedingt. Die maximale Vorlauftemperatur liegt bei 70 °C im reinen Wärmepumpenbetrieb — damit ist auch bestehender Heizkörperbetrieb möglich. Wirtschaftlich ist die Wärmepumpe aber bei Vorlauftemperaturen bis ca. 55 °C. Prüfen Sie die Heizkörper-Auslegung; bei Niedertemperatur-tauglichem Bestand oder Fußbodenheizung ist sie wirtschaftlich optimal.

Wie laut ist die Außeneinheit und welche Aufstellabstände sind nötig?

Wolf nennt für die CHA-07 eine Schallleistung Tag max. / reduzierter Nachtbetrieb / ErP von 58 / 49 / 52 dB(A). Der Schalldruckpegel im Nachtbetrieb beträgt frei aufgestellt in 3 m Entfernung 32 dB(A). Aufstellabstände richten sich nach den Schalldruckpegel-Grenzwerten der TA Lärm am Immissionsort — nicht der geometrische Abstand selbst ist verbindlich, sondern der dort ankommende dB(A)-Wert. Abstand, Ausrichtung und Schallschutz projektbezogen nach Wolf-Montageanleitung nachweisen.

Ist R290 langfristig sicher? Was bedeutet GWP=3?

R290 (Propan) ist ein natürliches Kältemittel mit sehr niedrigem Treibhauspotenzial. Wolf führt für die CHA-07 eine Füllmenge von 3,1 kg und ein CO₂-Äquivalent von 0,009 t aus. Die Aufstellung muss die Wolf-Sicherheitsabstände einhalten.
