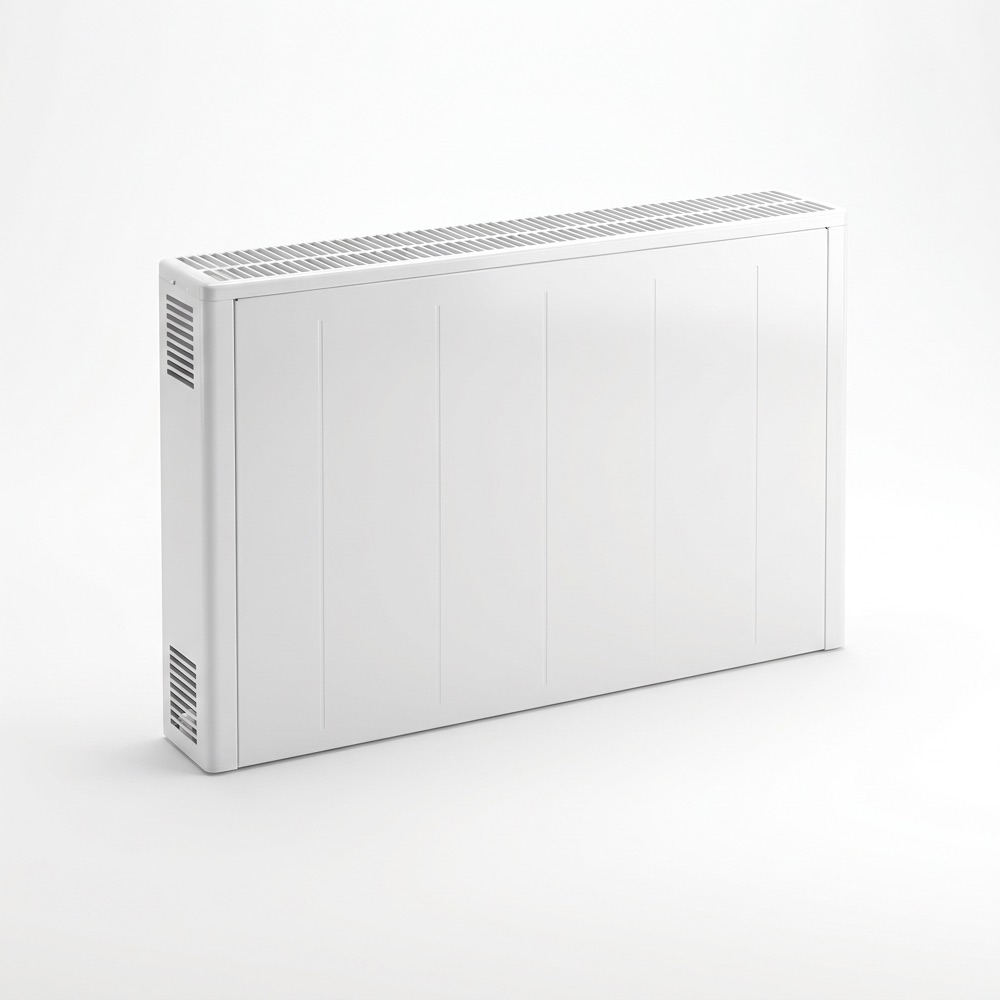

Novello Typ 22 Heizkörper 600 × 1.200 mm, RAL 9016 weiß

Produktbeschreibung & Merkmale

Der Stelrad Novello T22 in 600 × 1.200 mm ist ein verkleideter Ventil-Fertigheizkörper für Neubau oder Sanierung unter einem Standardfenster mit ca. 120 cm Brüstungshöhe. Mit 2.078 W Heizleistung bei 75/65/20 °C nach DIN EN 442 ist er für klassische 2-Rohr-Zentralheizungen ausgelegt; die passende Raumgröße ergibt sich aus Heizlast, Gebäudezustand und Vorlauftemperatur. Die Doppelscheiben-Bauweise (Typ 22) mit zwei Konvektor-Lamellenreihen liefert bei gleicher Bauhöhe deutlich mehr Leistung als ein Typ 11, bei 100 mm Bautiefe. Das integrierte Heimeier-Ventil 4368/4369 ist werkseitig voreingestellt und CEN-geprüft nach DIN EN 215. Korrosionsschutz erfolgt zweistufig durch kathaphoretische Grundierung und Pulverbeschichtung, abschließende Lackierung in RAL 9016 weiß.

• Anschlussfertig ab Werk — Heimeier-Ventileinsatz 4368/4369 vormontiert und werkseitig voreingestellt, CEN-geprüft nach DIN EN 215. Kein separates Ventil-Set erforderlich.
• Ventil- oder Kompaktbetrieb — beide Anschlussarten möglich; bei Kompakt-Betrieb lässt sich das Ventilunterteil komplett entfernen.
• Wärmemengenzähler-tauglich — geprüft für elektronische Zähler und Verdunstungsgeräte nach DIN EN 834 + 835 ohne Einschränkung.
• Zweistufiger Korrosionsschutz — kathaphoretische Grundierung + Pulverbeschichtung, RAL 9016 Standard. Auf Wunsch 35 Stelrad-Farbtöne oder ca. 200 RAL-Farben (auf Anfrage).
• NF-zertifiziert, gefertigt in EU-Werken (ISO 9001 / 50001).
• Werksprüfdruck 13 bar — Betriebsdruck bis 10 bar zulässig, Vorlauf bis 110 °C.

Für welchen Einsatz

Heizungsmonteur im Neubau (Brennwert + 2-Rohr-Zentralheizung)

Standardlösung für 2-Rohr-Anlagen mit 75/65 °C Auslegung und Standardfenster mit 120 cm Brüstung. Nabenabstand ca. 550 mm vereinfacht die Rohrverlegung im Aufputz oder Unterputz. 6 × ½″ Innengewinde-Anschlüsse erlauben Standard-Verschraubungen ohne Sonderteile. Passende Monclac-Konsolen R510206 (2 Stück, VDI 6036) gleich mitbestellen. Das voreingestellte Heimeier-Ventil unterstützt die Inbetriebnahme; hydraulischer Abgleich und Anlagenabstimmung bleiben projektbezogen zu prüfen.

Sanierer im Bestandsbau (Tausch alter Gliederheizkörper)

Sauberer Austausch alter Gusskörper bei gleicher Baulänge. Typ 22 liefert bei 75 °C Vorlauf deutlich mehr Leistung als die alten Niedertemperatur-Gusskörper und bringt moderne Thermostatventil-Fähigkeit ins Bestandsnetz. Achtung: Bei Niedertemperatur-Betrieb (Wärmepumpen-Sanierung) liefert der Standard-Novello nur eingeschränkt — für gezielte WP-Modernisierung die Variante Novello ECO (serielle Durchströmung) oder eine größere Bauhöhe prüfen.

Fachplaner mit DIN-EN-12831-Auslegung

Norm-konforme Auslegung nach EN 442 mit Heizkörperexponent laut Stelrad-Tabelle. Korrekturfaktoren für abweichende Temperaturspreizungen sind in der Technischen Dokumentation von Stelrad dokumentiert. Der 55/45/20-Wert (1.043 W) ist aus dem Produktblatt übernommen. Ausschreibungstext und Wärmeleistungs-Tabellen finden Sie im Download-Bereich.

Häufige Fragen (FAQ)

Wie viele Quadratmeter Wohnfläche heizt der Novello T22 600 × 1.200 mm tatsächlich?

Bei klassischer 2-Rohr-Zentralheizung mit 75/65 °C Vorlauf/Rücklauf und 20 °C Raumtemperatur (Norm-Punkt nach DIN EN 442) liefert der NO22612 2.078 W. Das ist ein Auslegungswert, keine fixe Quadratmeter-Zusage: Gebäudezustand, Fensterflächen, gewünschte Raumtemperatur und Vorlauftemperatur entscheiden. Für eine grobe Orientierung kann mit 50–60 W/m² Heizlast gerechnet werden; verbindlich ist die Heizlastberechnung nach DIN EN 12831.

Ist der Novello T22 wärmepumpen-tauglich?

Eingeschränkt. Bei 55/45/20 °C weist das Stelrad-Produktblatt 1.043 W aus; bei noch niedrigeren Wärmepumpen-Vorlauftemperaturen sinkt die Leistung weiter. Für reine Wärmepumpen-Sanierung ist die Variante Novello ECO (serielle Durchströmung, höherer Strahlungsanteil) oder eine größere Baugröße projektbezogen zu prüfen. Der Heizleistungs-Verlust hängt direkt von der konkreten Vorlauftemperatur ab; exakte Auslegung erfolgt über die Heizlastberechnung nach DIN EN 12831 mit der echten Vorlauftemperatur des Systems.

Was ist der Unterschied zwischen Typ 11, Typ 22 und Typ 33?

Die Typ-Nummer beschreibt Anzahl Heizplatten und Konvektor-Lamellenreihen: Typ 11 = 1 Heizplatte + 1 Lamellenreihe (50 mm Bautiefe), Typ 22 = 2 Platten + 2 Lamellen (100 mm Bautiefe, 2.078 W) — die Standard-Wahl bei üblicher Dämmung. Typ 33 = 3 Platten + 3 Lamellen (155 mm Bautiefe, ca. 2.867 W) für stark erhöhten Wärmebedarf, z. B. ungedämmten Altbau oder als Ersatz alter Niedertemperatur-Gusskörper.

Welche Konsolen und welches Zubehör brauche ich für die Montage?

Für Typ 22 mit Bauhöhe 600 mm empfehlen wir die Monclac-Konsole R510206 (2 Stück pro Heizkörper, geprüft nach VDI 6036) — inklusive Anti-Rutsch-Klammern zur Aushebesicherung. Ab Baulänge 1.800 mm sind 3 Konsolen vorgeschrieben — beim NO22612 (1.200 mm) reichen 2. Thermostatkopf M30 × 1,5 (z. B. Heimeier oder Oventrop) passt direkt auf das vormontierte Heimeier-Ventil. Für Wärmemengenzähler-Tauglichkeit nach DIN EN 834/835 sind keine Zusatzkomponenten nötig.
