Frischwasserstation Friwara Z60

Produktbeschreibung & Merkmale

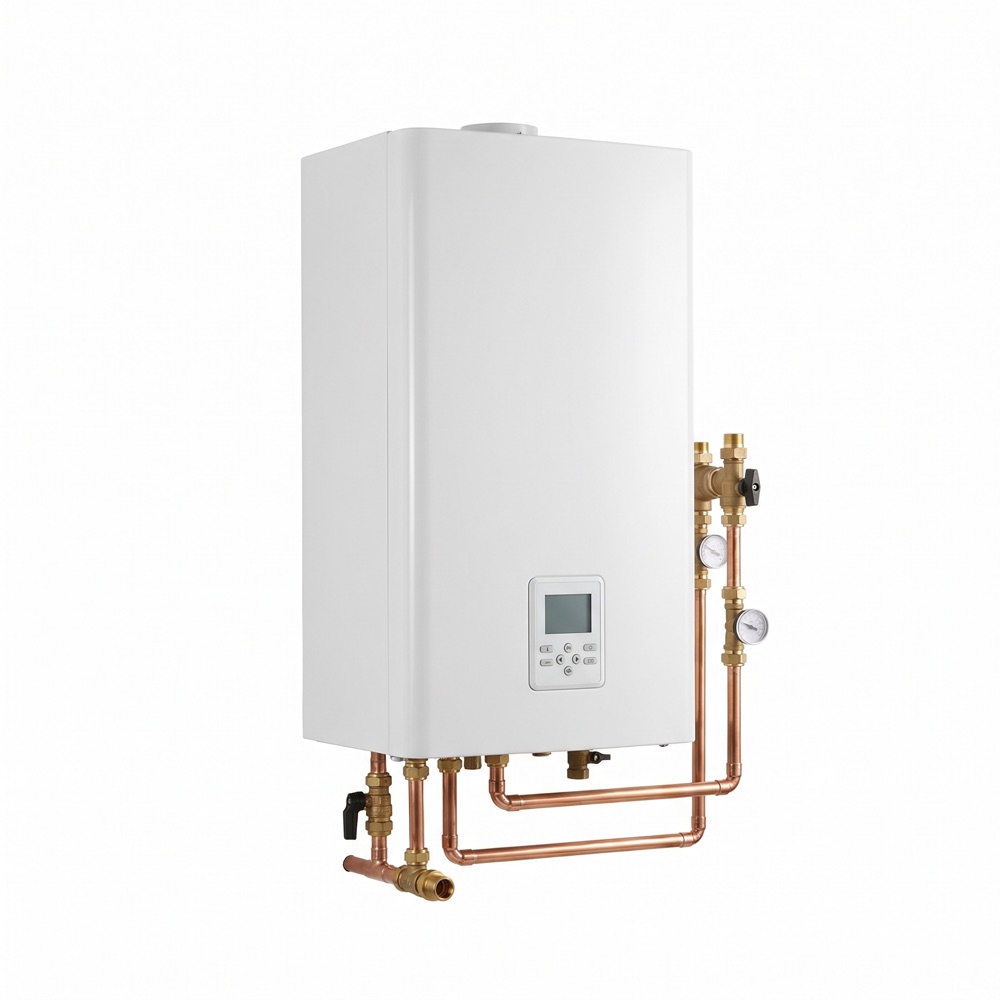

Die Friwara Z60 ist die Top-Variante der strawa-Friwara-Z-Reihe — konstruktiv anders dimensioniert als die kleineren Z22/Z32-Modelle. Sie erwärmt Trinkwarmwasser zentral im Durchflussprinzip, ohne Speichervolumen. Der senkrecht montierte Plattenwärmeübertrager aus Edelstahl 1.4404 (kupfergelötet, 3,53 m²) und die drehzahlgeregelte Wilo Para MAXO Ladepumpe ermöglichen bis 56 ℓ/min Zapfleistung (Primär 60/27 → Sekundär 50/10 °C) und bis 181 kW Versorgungsleistung (Primär 70/31 → Sekundär 60/10 °C). Die Heizungsanschlüsse sind mit 1 1/2″ AG flachdichtend ausgeführt (statt 1″ bei Z22/Z32). Damit ist die Z60 für MFH ab ca. 6 Wohneinheiten, Wohnanlagen, Hotels, Pflegeheime, Sport- und Freizeitanlagen sowie Gewerbeobjekte mit hoher paralleler Zapfung ausgelegt. Die EPP-Dämmhaube minimiert Bereitschaftsverluste, das Gerät wird vollständig vorverdrahtet und druckgeprüft geliefert.

• Bis 56 ℓ/min Zapfleistung, 181 kW Versorgungsleistung — ausgelegt für MFH ab 6 WE, Hotellerie, Pflegeheime, Sportstätten oder Gewerbeobjekte mit hoher paralleler Zapfung.
• Plattenwärmeübertrager Edelstahl 1.4404 kupfergelötet, 3,53 m² — auch bei reduzierter Primär-Vorlauftemperatur (Wärmepumpen-Mittel-/Niedertemperatur) noch wirtschaftliche Zapfleistung.
• Hygienisches Durchflussprinzip ohne Speicher — kein stagnierendes Trinkwarmwasser, Legionellen-Risiko strukturell minimiert (DVGW W 551).
• Wilo Para MAXO drehzahlgeregelte Ladepumpe — läuft bedarfsgerecht; optional Lowara ecocirc M Zirkulationspumpe (Z60-Zirku-Variante).
• Vollständig vorverdrahtet und druckgeprüft — bauseits Elektroanschluss FRIWA-Regler, Potentialausgleich und Sicherheitsventil-Anschluss; EPP-Dämmkörper minimiert Bereitschaftsverluste.

Für welchen Einsatz

Bauträger / Wohnungsbau MFH 6–20 WE

Eine Z60 als Zentral-Frischwasserstation deckt 6–20 WE mit moderater Zapfgleichzeitigkeit ab und ist gegenüber dezentralen Wohnungsstationen pro WE wirtschaftlich, wenn die Strang-Topologie es zulässt. DVGW W 551 fordert Zirkulation in der Steigleitung — dann zur Z60-Zirku-Variante greifen (Lowara ecocirc M Zirkulationspumpe inklusive). Wärmemengenzähler pro WE für die Verbrauchsabrechnung gemäß HKVO einplanen.

Hotellerie / Pflegeheim / Sportstätte

Bei stark zapf-gleichzeitigen Profilen (Hotel-Frühstück, Pflegeheim-Morgenroutine, Sport-Duschspitze) ist die Z60 die richtige Wahl — die 56 ℓ/min Spitzenleistung kompensiert kurze, hohe Lastspitzen ohne Komforteinbruch. Voraussetzung ist ein ausreichend dimensionierter Pufferspeicher, abhängig vom Spitzen-Zapfprofil.

Fachplaner TGA

Auslegung über das Spitzen-Zapfprofil nach VDI 6003 und die Versorgungsleistungs-Matrix aus dem Datenblatt: bei Heizkessel-Vorlauf 70 °C → 181 kW / 51 ℓ/min; bei WP-Mitteltemperatur 55 °C → 116 kW / 42 ℓ/min; bei WP-Niedertemperatur 50 °C → 107 kW / 43 ℓ/min (45 °C TWW). Druckverlust primär 350 mbar bei 4.000 ℓ/h berücksichtigen — bei Druckverlusten über 1–2 mWs zusätzliche Heizkreispumpe vorsehen, bei starken Primärpumpen hydraulische Weiche oder Überströmventil (siehe Datenblatt §ACHTUNG).

Montagehinweis

Das Gerät wird vollständig vorverdrahtet und druckgeprüft mit Sicherheitsventil geliefert. Bauseits sind Elektroanschluss des FRIWA-Reglers, Potentialausgleich und der Sicherheitsventil-Anschluss zu ergänzen. Für die hydraulische Einbindung gelten die anerkannten Regeln der Technik — Ausführung durch den Fachbetrieb.

Häufige Fragen (FAQ)

Für welche MFH-Größe ist die Friwara Z60 ausgelegt?

Die Z60 deckt Mehrfamilienhäuser ab ca. 6–20 Wohneinheiten oder Gewerbeobjekte (Hotellerie, Pflegeheim, Sportstätte) mit hoher Zapfgleichzeitigkeit ab. Die konkrete Auslegung erfolgt über das Spitzen-Zapfprofil nach VDI 6003 und die Personenzahl. Bei kleineren MFH (3–6 WE) reicht oft die Z32; bei sehr großen Objekten über 20 WE / 200 kW Spitzenlast zwei Friwara parallel oder dezentral pro Strang prüfen.

Eignet sich die Z60 für Wärmepumpen-Niedertemperaturbetrieb?

Ja, mit Auslegung. Die große Wärmetauscherfläche (3,53 m²) erlaubt sinnvolle Zapfleistungen auch bei reduzierter Primär-Vorlauftemperatur: bei 50/27 °C primär → 45/10 °C Trinkwasser sind 43 ℓ/min möglich (107 kW), bei 55/30 °C primär → 50/10 °C Trinkwasser 42 ℓ/min (116 kW). Voraussetzung ist ein Pufferspeicher mit ausreichendem Volumen, der die Spitzenlast überbrückt.

Warum arbeitet die Friwara Z60 hygienisch?

Die Z60 erwärmt das Trinkwarmwasser im Durchflussprinzip ohne Speichervolumen. Es steht kein stehendes, erwärmtes Trinkwasser bereit, das Legionellen-Risiko wird strukturell minimiert. Das unterstützt die Anforderungen der DVGW W 551.

Was ist beim Druckverlust im Primärkreis zu beachten?

Übersteigt der Druckverlust im Primärkreis 1–2 mWs, ist im Wärmeerzeugerkreis eine zusätzliche Heizkreispumpe erforderlich, um die Friwara mit Wärme zu versorgen. Bei starken Primär-Heizungspumpen kann eine hydraulische Weiche, ein Überströmventil oder ein Differenzdruckregler nötig werden, um die drehzahlgeregelte Wilo Para MAXO nicht zu überfahren. Details siehe strawa-Datenblatt §ACHTUNG.
